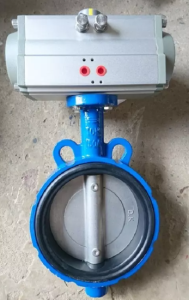

Van bướm điều khiển khí nén là loại van công nghiệp được lắp đặt trên các hệ thống đường ống để đóng mở hoặc điều tiết dòng chảy. Van bướm khí nén được cấu tạo gồm 2 phần đó là bộ truyền động khí nén và phần thân van bướm tạo thành. Khi khí nén được cấp vào bộ khí nén sẽ tạo nên cơ cấu đóng mở giúp điều khiển van bướm tự động.
Cách lựa chọn van bướm điều khiển khí nén
1. Lựa chọn kích thước của van bướm điều khiển khí nén với hệ thống lắp đặt
Chúng ta có thể dựa vào hệ thống đường ống lắp đặt có kích thước bao nhiêu? Sau đó sẽ lựa chọn van bướm khí nén có kích thước tương ứng. Hiện nay trên thị trường van bướm có kích thước từ DN40 – DN1000. Vì vậy với những hệ thống có đường ống kích thước nhỏ hơn DN40 (1.1/2″) thì ta nên chọn các loại van bi khí nén, van cầu khí nén hoặc van y xiên khí nén…
- Van bướm điều khiển khí nén DN40
- Van bướm điều khiển khí nén DN50
- Van bướm điều khiển khí nén DN65
- Van bướm điều khiển khí nén DN80
- Van bướm điều khiển khí nén DN100
- Van bướm điều khiển khí nén DN125
- Van bướm điều khiển khí nén DN150
- Van bướm điều khiển khí nén DN200
- Van bướm điều khiển khí nén DN250
- Van bướm điều khiển khí nén DN300
- Van bướm điều khiển khí nén DN350, DN400, DN500, DN600, DN700, DN800, DN1000.
2. Cách lựa chọn kiểu thân van bướm điều khiển khí nén để kết nối với hệ thống
– Kích thước: Phần thân van bướm thông thường có các kiểu kết nối đó là mặt bích, nối 2 tai, nối 4 tai, kiểu nối clamp vi sinh, kẹp wafer…Loại van bướm điều khiển khí nén này thường được sử dụng trong các hệ thống đường ống có đường kính danh nghĩa lớn và áp lực cao. Chúng ta có các loại sau: Van bướm điều khiển khí nén mặt bích, van bướm điều khiển khí nén wafer, van bướm điều khiển khí nén tai bích, van bướm vi sinh điều khiển khí nén…
– Chất liệu chế tạo: Van bướm điều khiển khí nén được cấu tạo với phần thân van bướm được làm bằng nhiều chất liệu khác nhau như inox, gang, thép, nhựa…Tùy vào môi trường sử dụng mà ta lựa chọn vật liệu chế tạo van sao cho phù hợp. Ngoài ra chúng ta cần quan tâm tới gioăng làm kin của van là teflon hay cao su. Đối với môi trường nước sạch, nhiệt độ từ 0 – 60 độ C ta nên sử dụng loại van bướm EPDM để có giá thành rẻ hơn và với môi trường có nhiệt độ cao, lưu chất sử dụng đa dạng ta nên sử dụng van bướm Teflon. Từ các chất liệu cấu tạo đó mà nhà sản xuất cho ra đời các loại van bướm:
- Van bướm gang điều khiển khí nén
- Van bướm inox điều khiển khí nén
- Van bướm thép điều khiển khí nén
- Van bướm nhựa điều khiển khí nén
- Van bướm vi sinh điều khiển khí nén
3. Lựa chọn bộ truyền động khí nén cho van bướm
Căn cứ vào nhu cầu sử dụng của người dùng và hệ thống mà ta có thể lựa chọn bộ điều khiển khí nén sao cho phù hợp. Trên thị trường hiện nay có các kiểu bộ điều khiển khí nén như:
– Bộ điều khiển khí nén tác độ đơn: Được thiết kế phần đầu khí có lò xo giúp phản hồi lại sau khi quá trình ngừng cấp khí nén. Giúp cánh van chuyển động về vị trí ban đầu của nó.
– Bộ điều khiển khí nén tác động kép: Việc đóng mở của van dựa hoàn toàn vào áp lực của khí nén tác động qua lại ở 2 đầu bộ khí nén.
– Bộ điều khiển khí nén tuyến tính: Thích hợp cho các hệ thống yêu cầu điều chỉnh dòng chảy ít hay nhiều. Với khả năng đóng mở theo nhiều góc độ khác nhau và còn có thể đóng mở hoàn toàn như loại ON/OFF.
– Bộ điều khiển khí nén ON/OFF: Phù hợp cho hệ thống không yêu cầu điều tiết lưu lượng. Vì loại van bướm khí nén ON/OFF này không đóng mở được theo các góc khác nhau mà chỉ đóng hoặc mở hoàn toàn 100%.
– Chúng ta có các loại van bướm điều khiển khí nén như:
- Van bướm điều khiển khí nén tác động đơn
- Van bướm điều khiển khí nén tác động kép
- Van bướm điều khiển khí nén tuyến tính
- Van bướm điều khiển khí nén ON/OFF
