Van tiết lưu là gì? Nguyên lý, phân loại

Trong nội dung bài viết, chúng tôi sẽ phân tích về van tiết lưu – một thiết bị quen thuộc trong các hệ thống khí nén, thủy lực, nước. Các thông tin về nguyên lý hoạt động, các lưu ý lắp đặt và công dụng cụ thể của van lần lượt sẽ được làm rõ.

Van tiết lưu là gì?

Van tiết lưu là 1 thiết bị thuộc nhóm van lưu lượng, rất cần thiết trong các hệ thống thủy lực, hệ thống khí nén. Nó có nhiều tên gọi khác nhau như: Van điều tiết, van tiết lưu, van điều chỉnh… Dù là với tên gọi nào nhưng nó đều chung 1 nhiệm vụ đó là: điều tiết lưu lượng của dòng chất qua van. Không những vậy, sự kết hợp của van tiết lưu với các van phân phối còn giúp điều khiển tốc độ làm việc của xi lanh hay động cơ.

Hình dáng và trọng lượng của các model van tiết lưu của mỗi hãng cũng sẽ không giống nhau. Mỗi van sẽ thích hợp cho một công việc, 1 môi trường riêng biệt. Vì thế mà chất liệu sản xuất van cũng rất đa dạng với: Thép không rỉ, inox, đồng, hợp kim, sắt mạ.

Kích thước thông thường của van sẽ tính theo hệ ren: ren 10, 13, 17, 21, 27.

Nguyên lý hoạt động van tiết lưu

Van tiết lưu cũng có nguyên lý hoạt động nhưng lại khá đơn giản: Lưu chất có thể là khí, dầu, gas, nước, nhớt… được nguồn cung cấp đi qua các ống dẫn để đến với van. Van sẽ được lắp trên đường ống dẫn tại các vị trí khác nhau theo yêu cầu .

Lúc này sẽ xuất hiện các dòng xoáy, chúng được sinh ra kèm theo áp lực giảm do có sự ma sát. Áp suất của dòng chất qua van sẽ bị chi phối bởi vào tốc độ dòng chảy, trạng thái của môi chất và độ co hẹp của van.

Chúng ta chắc cũng một phần biết đến mối quan hệ giữa lưu lượng khi tiết diện thay đổi và tổn thất áp suất. Cụ thể là tiết diện càng nhỏ thì chênh lệch áp suất càng lớn và lưu lượng chất qua van càng nhỏ. Ngược lại, tiết diện càng lớn thì chênh lệch áp suất lại nhỏ và lưu lượng dong chất đi qua van càng lớn.

Các loại van tiết lưu

Chúng tôi phân chia van tiết lưu dựa trên 3 yếu tố: hệ thống làm việc, theo chiều hoạt động, theo chức năng của từng van.

Theo hệ thống

Thủy lực

Van điều tiết lưu lượng nước, dầu, nhớt hay hóa chất gọi chung là van tiết lưu. Nhiệm vụ chính của loại van này đó là làm giảm tốc độ của dòng chất hoặc điều chỉnh lượng lưu chất theo đúng yêu cầu của hệ thống làm việc.

Trên thân van sẽ có mũi tên 1 chiều, điều đó chứng tỏ nó chỉ có thể điều chỉnh dòng lưu chất theo 1 chiều. Người dùng không thể điều chỉnh theo chiều ngược lại. Cũng tương tự như các loại van khác, khi tiết diện qua van càng nhỏ thì lưu lượng chất càng nhỏ, khi tiết diện lớn thì sẽ kéo theo dòng chảy càng lớn. Sự thay đổi lưu lượng qua van sẽ phụ thuộc vào sự thay đổi tiết diện qua van.

i lanh, motor

Một số hãng nổi tiếng về van tiết lưu bạn có thể cân nhắc như: Rexroth, HDX, Saitfon, Libo…

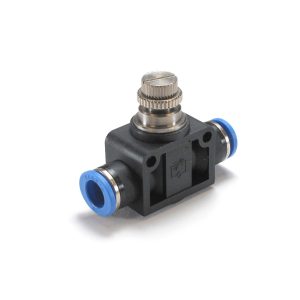

Khí nén

Nếu van tiết lưu thủy lực sẽ điều chỉnh lưu lượng nước, dầu, nhớt, các chất lỏng thì van tiết lưu khí nén chỉ điều tiết lượng khí, hơi. Nhiều người gọi nó là van tiết lưu 2 chiều khi được lắp ngay trong đường ống dẫn khi làm nén khí của máy nén khí, giảm tốc độ dòng khí trong hệ thống. Kích thước của nó phù hợp với các đường ống có kích cỡ phi 4, 6, 8, 10, 12, 16.

Một số loại van tiết lưu dùng cho môi trường khí nén như:

+ Van tiết lưu có tiết diện thay đổi được: Dòng khí nén có thể đi từ A đến B hoặc từ B về A. Lượng khí nén đi qua van có thể điều chỉnh sao cho phù hợp với nhu cầu vận hành của các thiết bị.

+ Van tiết lưu khí nén có tiết diện không thay đổi được: Khi dòng khí nén đi qua van do tiết diện không đổi nên lưu lượng khí cũng sẽ không thay đổi.

+ Van tiết lưu 1 chiều, điều khiển bằng tay: Kỹ thuật viên sẽ dùng tay để vặn để điều chỉnh vít từ đó điều chỉnh tiết diện van và cuối cùng là thay đổi tiết diện của dòng chảy. Dòng khí nén sẽ đi từ A qua B, người dùng vặn vít làm lò xo đẩy màn chắn đi xuống. Khí lúc này sẽ đi qua khoảng hở giữa mặt tựa màng chắn và màng chắn để đến B.
